OSCILADOR SMD
PAQUETE DE 4 ALMOHADILLAS 3,2 x 2,5

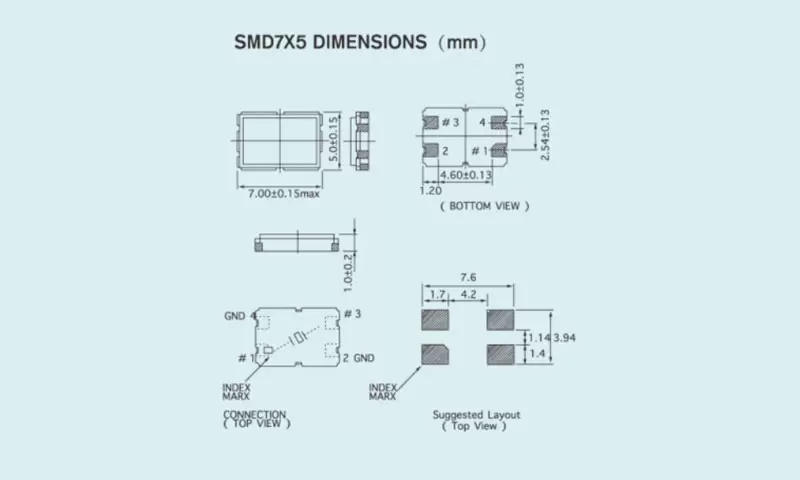

UNIDAD DE CRISTAL DE CUARZO SMD7.0x5.0
| TIPO | SMD7.0x5.0 |
| Rango de frecuencia | 6 MHz ~ 125 MHz |
| Corte de cristal y modo | AT/FUND y 3er armónico |
| Tolerancia de frecuencia (a 25 °C) | ±5 ppm ~ ±30 ppm, o especifique |
| Características de temperatura de frecuencia | ±10 ppm (-20 ℃ - 70 ℃); +30 ppm (-40 ℃ - 85 ℃) |
| Rango de temperatura de funcionamiento | -40℃~+125℃ |
| Tiempo de almacenamiento.Rango | -55℃~+125℃ |
| Resistencia en serie equivalente (ESR) | Ver tabla |
| Capacitancia de carga (CL) | 6pf~∞ |
| Capacitancia de derivación (Co) | <5pf |
| Resistencia de aislamiento | >500 MΩ a 200 V CC |
| Nivel de conducción | 10 μw ~300 μw |
| Envejecimiento (año) | ±3 ppm (año) |
FRECUENCIAS VS RESISTENCIA EN SERIE EQUIVALENTE
| Frecuencia (MHz) | Modo | ESR(Ω)SMD7.0x5.0 |
| 6.000≤f<40.000 | AT/FONDO | ≤ 120 |
| 40.000≤f<80.000 | 3er armónico | ≤80 |
| 8.000≤f<40.000 | AT/FONDO | |
| 40.000 ≤f<80.000 | 3er armónico | |
| Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente. | ||
