Name: UNIDAD DE CRISTAL DE CUARZO
Uploaded: 2026-01-27T16:53:53+08:00

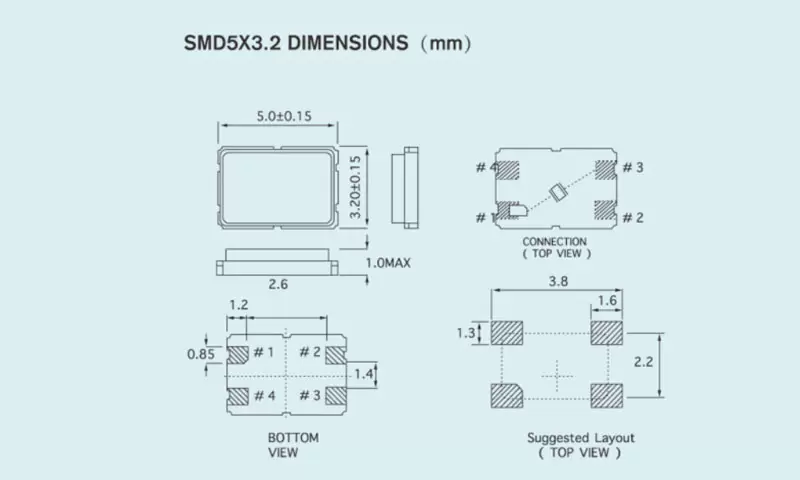

UNIDAD DE CRISTAL DE CUARZO SMD5.0x3.2

TIPO	SMD5.0x3.2
Rango de frecuencia	6 MHz ~ 125 MHz
Corte de cristal y modo	AT/FUND y 3er armónico
Tolerancia de frecuencia (a 25 °C)	±5 ppm ~ ±30 ppm, o especifique
Características de temperatura de frecuencia	±10 ppm (-20 ℃ - 70 ℃); ±30 ppm (-40 °C - 85 °C)
Rango de temperatura de funcionamiento	-40℃~+125℃
Tiempo de almacenamiento.Rango	-55℃~+125℃
Resistencia en serie equivalente (ESR)	Ver tabla
Capacitancia de carga (CL)	6pf~∞
Capacitancia de derivación (Co)	<5pf
Resistencia de aislamiento	>500 MΩ a 200 V CC
Nivel de conducción	10 μw ~300 μw
Envejecimiento (año)	±3 ppm (año)

FRECUENCIAS VS RESISTENCIA EN SERIE EQUIVALENTE

Frecuencia (MHz)	Modo	ESR(Ω)SMD5.0x3.2
6.000 ≤f	AT/FONDO	≤500
6.000<f<20.000 <="" td="">	AT/FONDO	≤ 80
20.000 ≤f<40.000	AT/FONDO	≤ 40
40.000≤f<80.000	3er armónico	≤60
8.000 ≤f<12.000	AT/FONDO
12.000≤f<20.000	AT/FONDO
20.000≤f<30.000	AT/FONDO
30.000≤f<54.000	AT/FONDO
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.
