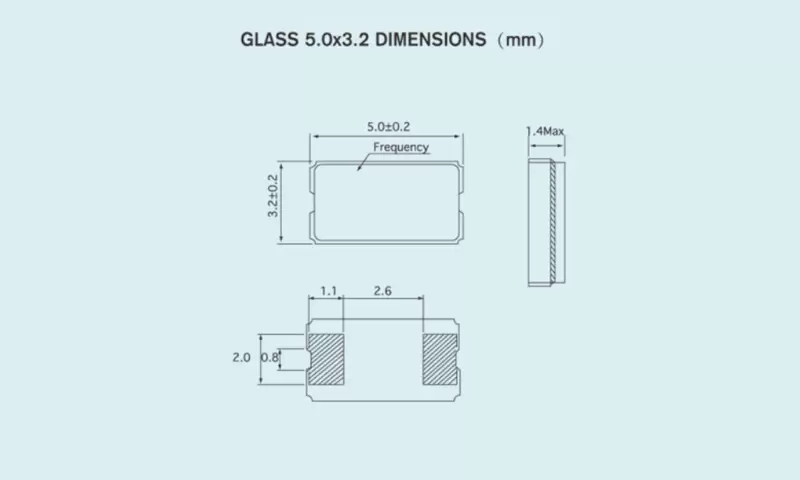

UNIDAD DE CRISTAL DE CUARZO VIDRIO5.0x3.2

TIPO	VIDRIO 5.0X3.2
Rango de frecuencia	8 MHz ~ 60 MHz
Corte de cristal y modo	AT/FONDO
Tolerancia de frecuencia (a 25 °C)	±5 ppm ~ ±30 ppm, o especifique
Características de temperatura de frecuencia	±10 ppm (-20 ℃ - 70 ℃); ±30 ppm (-40 ℃ - 85 ℃);
Rango de temperatura de funcionamiento	-40℃~+125℃
Tiempo de almacenamiento.Rango	-55℃~+125℃
Resistencia en serie equivalente (ESR)	Ver tabla
Capacitancia de carga (CL)	6pf~∞
Capacitancia de derivación (Co)	<5pf
Resistencia de aislamiento	>500 MΩ a 200 V CC
Nivel de conducción	10 μw ~300 μw
Envejecimiento (año)	±3 ppm (año)

FRECUENCIAS VS RESISTENCIA EN SERIE EQUIVALENTE

Frecuencia (MHz)	Modo	ESR(Ω) VIDRIO 5.0X3.2
6.000<f<20.000 <="" td="">	AT/FONDO	≤ 200
20.000≤f<40.000	AT/FONDO	≤ 150
40.000≤f<80.000	3er armónico	≤ 60
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.
