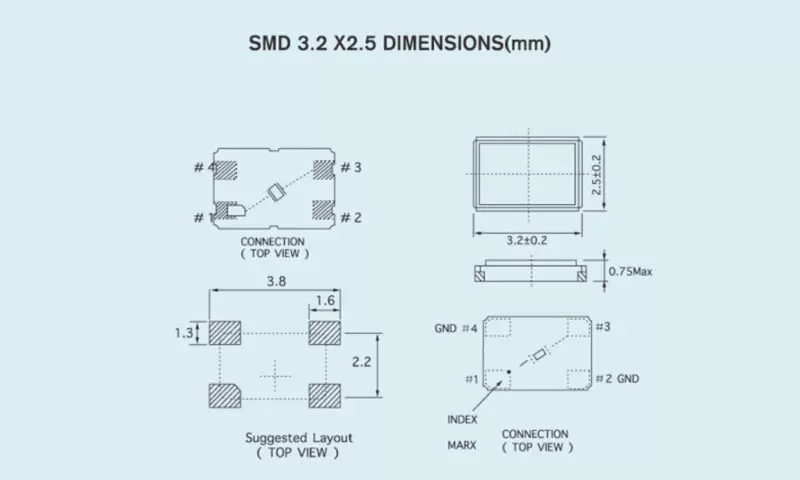

UNIDAD DE CRISTAL DE CUARZO SMD3.2x2.5

TIPO	SMD3.2x2.5
Rango de frecuencia	8 MHz ~ 200 MHz
Corte de cristal y modo	AT/FUND y 3er armónico
Tolerancia de frecuencia (a 25 °C)	±5 ppm ~ ±20 ppm, o especifique
Características de temperatura de frecuencia	±10 ppm (-20 ℃ - 70 ℃); ±30 ppm (-40 °C-85 °C), o especifique
Rango de temperatura de funcionamiento	-40℃~+125℃
Tiempo de almacenamiento.Rango	-55℃~+125℃
Resistencia en serie equivalente (ESR)	Ver tabla
Capacitancia de carga (CL)	5pf~∞
Capacitancia de derivación (Co)	<3pf
Resistencia de aislamiento	>500 MΩ a 200 V CC
Nivel de conducción	10 μw ~200 μw
Envejecimiento (año)	±3 ppm (año)

FRECUENCIAS VS RESISTENCIA EN SERIE EQUIVALENTE

Frecuencia (MHz)	Modo	ESR(Ω)SMD3,2x2,5
6.000 ≤f	AT/FONDO
6.000<f<20.000 <="" td="">	AT/FONDO
20.000 ≤f<40.000	AT/FONDO
40.000≤f<80.000	3er armónico
8.000 ≤f<12.000	AT/FONDO	≤180
12.000≤f<20.000	AT/FONDO	≤ 80
20.000≤f<30.000	AT/FONDO	≤ 30
30.000≤f<54.000	AT/FONDO	≤ 20
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.
