Name: UNIDAD DE CRISTAL DE CUARZO
Uploaded: 2026-01-19T14:54:10+08:00

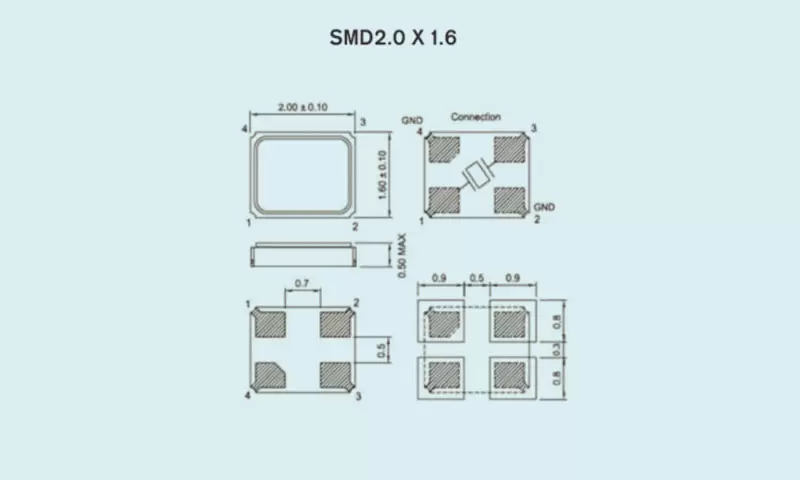

UNIDAD DE CRISTAL DE CUARZO SMD2.0x1.6

TIPO	SMD2.0x1.6
Rango de frecuencia	12 MHz ~ 96 MHz
Corte de cristal y modo	AT/FONDO
Tolerancia de frecuencia (a 25 °C)	±5 ppm ~ ±20 ppm, o especifique
Características de temperatura de frecuencia	±10 ppm (-20 ℃ - 70 ℃); ±30 ppm (-40 °C-85 °C), o especifique
Rango de temperatura de funcionamiento	-40℃~+125℃
Tiempo de almacenamiento.Rango	-55℃~+125℃
Resistencia en serie equivalente (ESR)	Ver tabla
Capacitancia de carga (CL)	5pf~∞
Capacitancia de derivación (Co)	<3pf
Resistencia de aislamiento	>500 MΩ a 200 V CC
Nivel de conducción	10 μw ~200 μw
Envejecimiento (año)	±1 ppm (año), ±3 ppm (año)

FRECUENCIAS VS RESISTENCIA EN SERIE EQUIVALENTE

Frecuencia (MHz)	Modo	ESR(Ω)SMD2.0x1.6
12.000≤f<20.000	AT/FONDO	≤100
20.000≤f<30.000	AT/FONDO	≤ 60
30.000 ≤f<54.000	AT/FONDO	≤ 40
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.
