Name: UNIDAD DE CRISTAL DE CUARZO
Uploaded: 2026-01-15T10:27:00+08:00

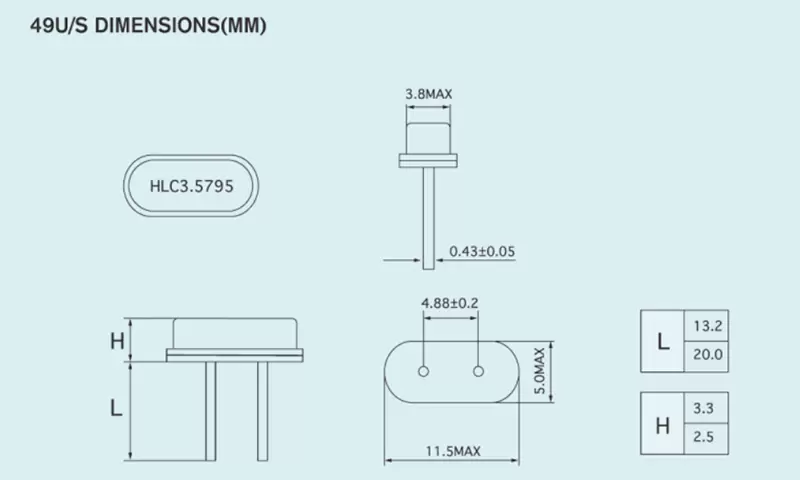

UNIDAD DE CRISTAL DE CUARZO HC-49U/S

TIPO	HC-49U/S
Rango de frecuencia	3,5 MHz ~ 125 MHz
Corte de cristal	AT;BT
Tolerancia de frecuencia (a 25 °C)	±5 ppm ~ ±30 ppm
Características de temperatura de frecuencia	"AT: ±2,5 ppm (0 °C-50 °C); +5 ppm (-10 °C-60 °C); +10 ppm (-20 °C-70 °C); +30 ppm (-40 °C-85 °C)"BT: ±100 ppm (-20 °C-70 °C);
Tiempo de almacenamiento.Rango	-40℃~+85℃
Resistencia en serie equivalente (ESR)	Ver tabla
Capacitancia de carga (CL)	4pf~∞
Capacitancia en derivación (Co)	<5pf
Resistencia de aislamiento	>500 MΩ a 100 V CC
Nivel de conducción	1 μw ~100 μw
Envejecimiento (año)	±3 ppm (año)

FRECUENCIAS VS RESISTENCIA EN SERIE EQUIVALENTE

Frecuencia (MHz)	Modo	ESR(Ω)
3.500 ≤f<4.000	AT/FONDO	150~100
4.000 ≤f<6.000	AT/FONDO	100~60
6.000 ≤f<10.000	AT/FONDO	60~50
10.000≤f<15.000	AT/FONDO	50~30
15.000≤f<35.000	AT/FONDO	≤ 25
21.000 ≤f<40.000	BT/FONDO	≤ 40
25.000 ≤f<100.000	3er armónico	80~60
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.
