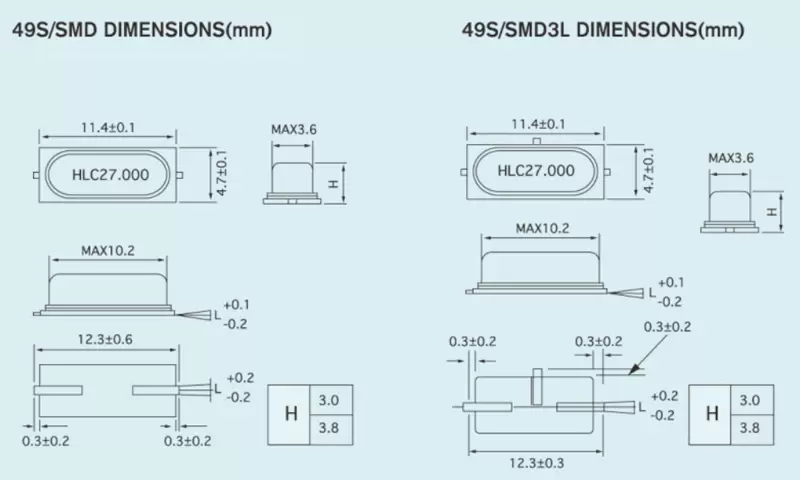

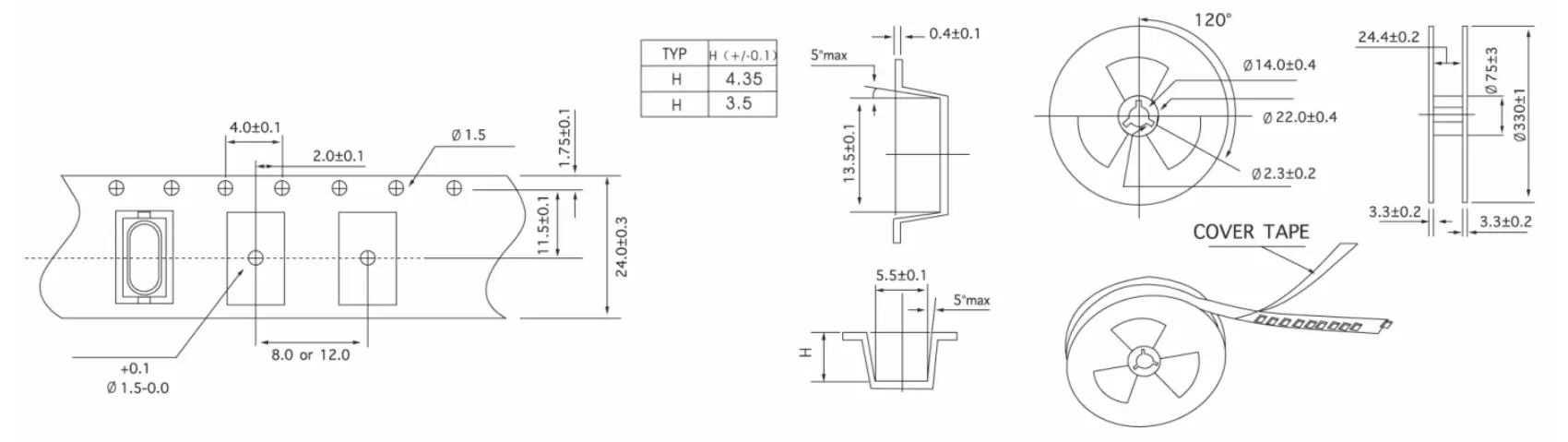

UNIDAD DE CRISTAL OUARTZ HC-49S/SMD

TIPO	HC-49S/SMD
Rango de frecuencia	3,5 MHz ~ 125 MHz
Corte de cristal	AT;BT
Tolerancia de frecuencia (a 25 °C)	±5 ppm ~ ±30 ppm
Características de temperatura de frecuencia	"AT: ±2,5 ppm (0 ℃-50 ℃); +5 ppm (-10 ℃-60 ℃); +10 ppm (-20 ℃-70 ℃); +30 ppm (-40 ℃-85 ℃)"BT: ±100 ppm (-20 ℃-70 ℃);
Tiempo de almacenamiento.Rango	-40℃~+85℃
Resistencia en serie equivalente (ESR)	Ver tabla
Capacitancia de carga (CL)	4pf~∞
Capacitancia en derivación (Co)	<5pf
Resistencia de aislamiento	>500 MΩ a 100 V CC
Nivel de conducción	1 μw ~100 μw
Envejecimiento (año)	±3 ppm (año)

FRECUENCIAS VS RESISTENCIA EN SERIE EQUIVALENTE

Frecuencia (MHz)	Modo	ESR(Ω)
3.500 ≤f<4.000	AT/FONDO	150~100
4.000 ≤f<6.000	AT/FONDO	100~60
6.000 ≤f<10.000	AT/FONDO	60~50
10.000≤f<15.000	AT/FONDO	50~30
15.000≤f<35.000	AT/FONDO	≤ 25
21.000 ≤f<40.000	BT/FONDO	≤ 40
25.000 ≤f<100.000	3er armónico	80~60
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.
