Name: OSCILADOR SMD
Uploaded: 2026-01-27T17:04:01+08:00

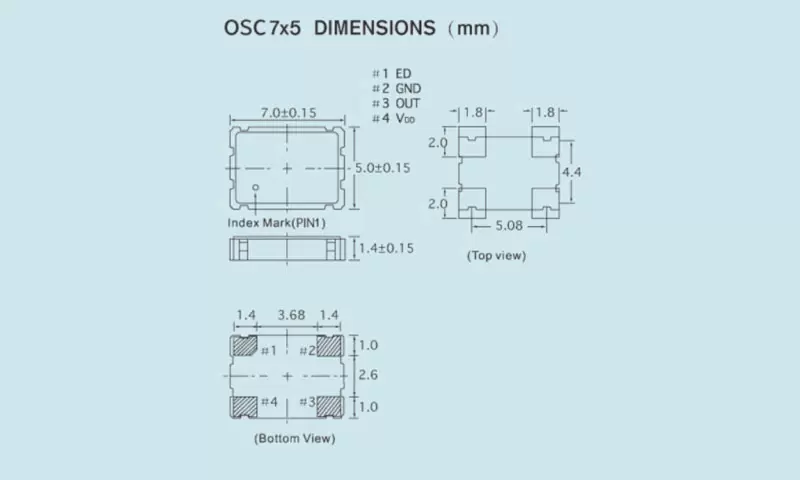

OSCILADOR SMD PAQUETE DE 4 ALMOHADILLAS 7.0x5.0

Especificaciones eléctricas		OSC7050
Intervalo de frecuencia (F0)		1 MHz ~ 156,25 MHz
Tipo de abanico		CMOS/HCOMS/LVCMOS
Voltaje de suministro (VDD) Operación recomendada		1,8 V, 2,5 V, 2,8 V, 3,3 V, 5,0 V ±10 %
Rango de temperatura de funcionamiento		-40℃℃~+85℃、-40℃~+125℃℃o especifique
Estabilidad de frecuencia con respecto a la temperatura		+20 ppm, +50 ppm, +100 ppm o especificar
CMOS
VOL(máx.)		0,18 V, 0,25 V, 0,28 V, 0,33 V, 0,5 V
VOH(mín)		1,62 V, 2,25 V, 2,52 V, 2,97 V, 4,5 V
Rango de temperatura de almacenamiento		-55℃~+125℃
Corriente de entrada	3,3 V	1,544 MHz ~ 32 MHz 35 mA (15 pF)
		32 MHz ~ 85 MHz 45 mA (15 pF)
		85 MHz ~ 200 MHz 60 mA (15 pF)
	5,0 V	1.544 MHz ~ 32 MHz 35 mA (15 pF)/45 mA (30 pF)
		32 MHz ~ 85 MHz 50 mA (15 pF)/60 mA (30 pF)
		85 MHz ~ 200 MHz 70 mA (15 pF)
Simetría (ciclo de trabajo)		40%~60%:45%~55%
Aumento/Tiempo completo (a 0,2 VDD ~ 0,8 VDD)		10 ns máximo
Capacitancia de carga		15 pF/30 pF/50 pF
Tiempo de inicio (típico)		10 ms máximo (15 pF)
Función E/D	PIN n.° 1 abierto o Vhigh ≥ 0,7 VDD	PIN#3 Activo
	PIN n.° 1 Vbajo ≥ 0,3 VDD	Altos
Envejecimiento a 25° 1er año (máx.)		+1 ppm/año, +3 ppm/año, ±5 ppm/año
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.
