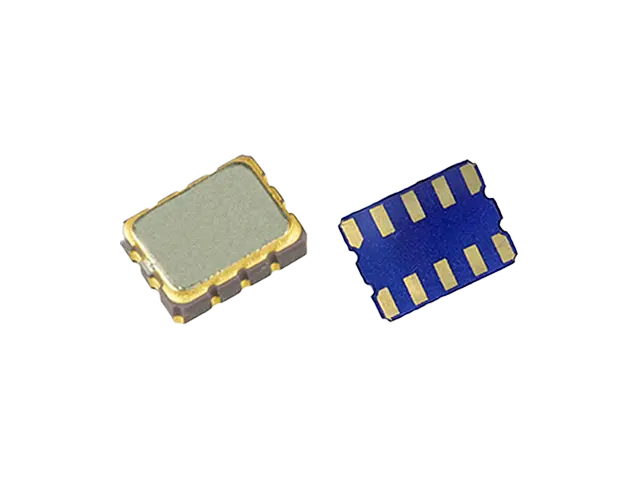

Name: Resonador de cristal de cuarzo RTC 3.2*2.5
Uploaded: 2026-06-08T10:35:00+08:00
Description: Los resonadores de cristal HLC RTC proporcionan una funcionalidad precisa de reloj en tiempo real, un bajo consumo de energía y un rendimiento de sincronización confiable.

Especificaciones eléctricas	Símbolo	Condición	Clasificación	Unidad
Voltaje de suministro	VDD	Entre VDD y GND	-0,3 ~ 6,5	V
Voltaje de suministro	VBAT	Entre VBAT y GND	-0,3 ~ 6,5	V
voltaje de entrada	vino	Pines FOE, SCL, SDA	Tierra = 0,3 ~ 6,5	V
Tensión de salida①	Vota1	FOUT pin	TIERRA=0,3 ~ DD+0,3	V
Tensión de salida②	Vout2	Pines SDA y/INT	Tierra = 0,3 ~ 6,5	V
Rango de temperatura	Almacenamiento	Cuando se almacena por separado, sin embalaje.	-55 ~ 125	°C
Estabilidad de frecuencia	△f/f	Ta=0°C a +50°C, VDD=3,0V	-3,4 ~ 3,4	PPM
Estabilidad de frecuencia	△f/f	Ta=-40°C a +85°C, VDD=3,0V	-5 ~ 5	PPM
Características de frecuencia/tensión	f/V	Ta=+25°C, VDD=2,0V a 5,5VC	±1,0 máx.	PPM/V
Simetría (ciclo de trabajo)	dos/t	50% del nivel VDD	40 ~ 60	%
Tiempo de subida para SCL y SDA	tr		0,3 máx.	a nosotros
Tiempo de otoño para SCL y SDA	tf		0,3 máx.	a nosotros
Frecuencia de reloj SCL	fsCL		400 máx.	KHZ
Tiempo de configuración de la condición de inicio	tSU;STA		0,6 minutos	a nosotros
Tiempo de espera de la condición de inicio	tHD;STA		0,6 minutos	a nosotros
tiempo de configuración de datos	tSU;DAT		100 minutos	ns
Tiempo de retención de datos	tHD;DAT		0 minutos	ns
Tiempo de inactividad del autobús entre las condiciones de inicio y parada	tBUF		1,3 minutos	a nosotros
Hora en que SCL = "L"	tBAJO		1,3 minutos	a nosotros
Hora en que SCL = "H"	hermético		0,6 minutos	a nosotros
Hora de inicio de la oscilación	tSTA	Ta=+25°C, VDD=1,6V~5,5VC	1 máximo	s
Hora de inicio de la oscilación	tSTA	Ta=-40°C~+85°C, VDD=1,6V~5,5VC	3 máximo	s
Envejecimiento a 25 °C 1er año (máx.)			±3,0 máx.	PPM
Precisión del sensor de temperatura	Sensor T	VDD=3,0 V	±5,0 máx.	°C
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.

DTCXO integrado de 32,768 kHz
Admite el modo de alta velocidad del I 2C-Bus (hasta 400 kHz)
Función de interrupción de alarma para configuración de día, fecha, hora y minutos.
Interrupción del temporizador de despertador
Función de interrupción de actualización de tiempo para segundos, minutos
Salida de 32,768 kHz con compensación de temperatura con función OE (pines FOE y FOUT)
Corrección automática de años bisiestos (de 2000 a 2099)
Amplio rango de voltaje de interfaz: 2,5 V a 5,5 V
Amplio rango de voltaje de cronometraje: 1,6 V a 5,5 V
Bajo consumo de corriente: 0,90 uA / 3 V (típ.)
Circuito de conmutación de respaldo incorporado.
