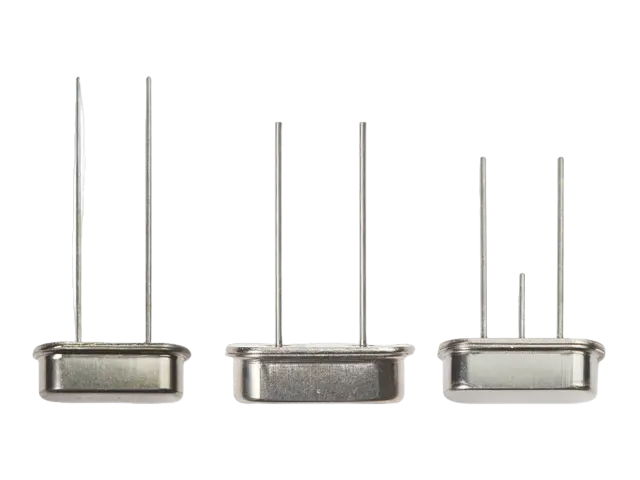

Name: Resonador de cristal de cuarzo HC-49U/S
Uploaded: 2026-06-05T17:31:34+08:00

Resonador de cristal de cuarzo HC-49U/S HC-49U/S

TIPO	HC-49U/S
Rango de frecuencia	3,5 MHz ~ 125 MHz
Corte de cristal	EN; BT
Tolerancia de frecuencia (a 25°C)	±5 ppm ~ ±30 ppm
Características de temperatura de frecuencia	AT: ±2,5 ppm (0°C - 50°C); ±5 ppm (-10 °C - 60 °C) ±10 ppm (-20 °C - 70 °C); ±30 ppm (-40°C - 85°C) BT: ±100 ppm (-20 °C-70 °C);
Rango de tiempo de almacenamiento	-40°C ~ +85°C
Resistencia en serie equivalente (ESR)	Ver tabla
Capacitancia de carga (CL)	4pf ~ ∞
Capacitancia en derivación (Co)	< 5pf
Resistencia de aislamiento	> 500 MΩ a CC 100 V
Nivel de conducción	1 μw ~ 100 μw
Envejecimiento (año)	±3 ppm (año)

Frecuencias frente a resistencia en serie equivalente

Frecuencia (MHz)	Modo	ESR (Ω)
3.500 ≤ f < 4.000	EN/FONDO	150 ~ 100
4.000 ≤ f < 6.000	EN/FONDO	100 ~ 60
6.000 ≤ f < 10.000	EN/FONDO	60 ~ 50
10.000 ≤ f < 15.000	EN/FONDO	50 ~ 30
15.000 ≤ f < 35.000	EN/FONDO	≤ 25
21.000 ≤ f < 40.000	EN/FONDO	≤ 40
25.000 ≤ f < 100.000	3er Entonado	80 ~ 60
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.

Consulte al representante de ventas para otras especificaciones.
