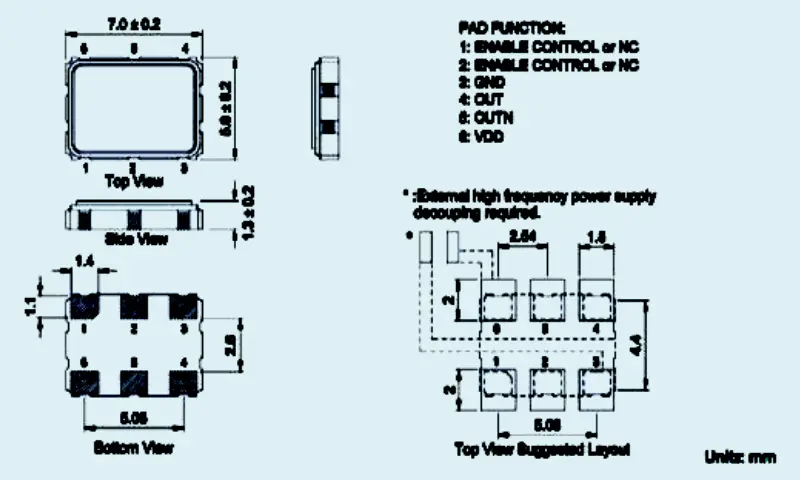

Tipo de salida

LVPECL

LVDS

LVDS

Cambio de frecuencia (F0)

25MHz ~ 200MHz

25MHz ~ 200MHz

25MHz ~ 200MHz

Estabilidad de frecuencia

±25 ppm, ±50 ppm o especificar

Rango de temperatura de funcionamiento (TOPR)

-40°C ~ +85°C, -40°C ~ +125°C o especificar

Rango de temperatura de almacenamiento (TSTG)

-55°C ~ +125°C

Voltaje de fuente de alimentación (VDD)

2,5 V o 3,3 V 1,8 V, 2,5 V o 3,3 V

Corriente de suministro (IDD)

80 mA máx.

80 mA máx.

30 mA máx.

Actual en espera (ISTD)

10 μA máx.

Simetría de salida (Sym)

40% ~ 60%, 45% ~ 55% (a 1/2VDD)

Tiempo de subida (Tr)

10 nS máx. (10 % VDD ~ 90 % VDD)

Tiempo de caída (Tf)

10 nS máx. (10 % VDD ~ 90 % VDD)

Voltios de salida

VOH (típico)

VDD -1.025V 1.6V

VDD -0,8 V máx.

VDD -1,165 V mín.

VOL (típico)

VDD-1,62 V 0,9 V

VDD -1,165 V máx.

VDD -2,0 V mín.

Carga de salida

50Ω

100Ω

50Ω

Hora de inicio (TS)

10 ms máx.

Función de espera (tres estados)

Pin 1, Pin2= H(+0.7VDD Min) o Abierto - Pin 4, Pin5 = Operación
Pin 1, Pin2= L(+0.3VDD Max) ---- Pin 4, Pin5 = Alta impedancia

Jitter de fase (12KHZ~20MHZ)

1 pS máx.

Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.
