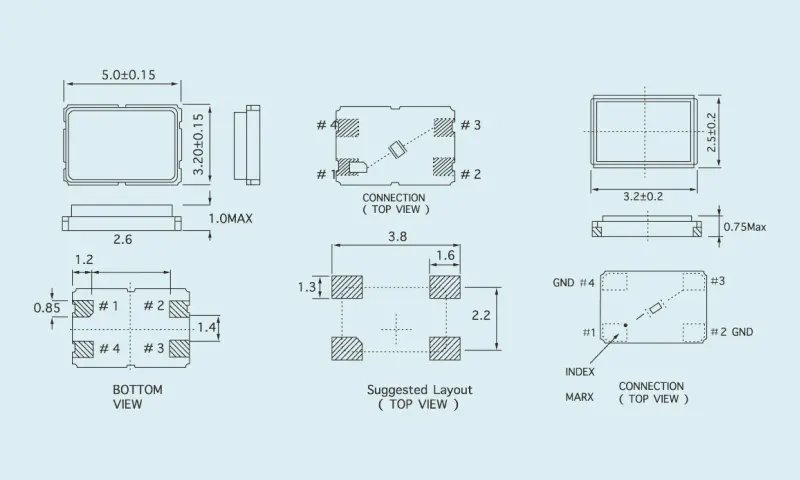

Name: Resonador de cristal de cuarzo SMD 3.2*2.5
Uploaded: 2026-06-08T16:10:00+08:00

Resonador de cristal de cuarzo SMD 3.2*2.5 SMD 3,2*2,5

TIPO	SMD3.2×2.5
Rango de frecuencia	8MHz ~ 200MHz
Corte y modo de cristal	AT/FONDO y 3er Entonado
Tolerancia de frecuencia (a 25°C)	±5 ppm ~ ±20 ppm, o especificar
Características de temperatura de frecuencia	±10 ppm (-20°C - 70°C); ±30 ppm (-40 °C - 85 °C), o especificar
Rango de temperatura de funcionamiento	-40°C ~ +125°C
Rango de tiempo de almacenamiento	-55°C ~ +125°C
Resistencia en serie equivalente (ESR)	Ver tabla
Capacitancia de carga (CL)	5pf ~ ∞
Capacitancia en derivación (Co)	< 3pf
Resistencia de aislamiento	> 500 MΩ a CC 200 V
Nivel de conducción	10 μw ~ 200 μw
Envejecimiento (año)	+3 ppm (año)

Frecuencias frente a resistencia en serie equivalente

Frecuencia (MHz)	Modo	ESR (Ω) SMD3.2×2.5
8.000 ≤ f < 12.000	EN/FONDO	≤ 180
12.000 ≤f<20.000	EN/FONDO	≤ 80
20.000 ≤f<30.000	EN/FONDO	≤ 30
30.000 ≤f<54.000	EN/FONDO	≤ 20
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.
