Name: Osciladores de cristal SMD con salida diferencial
Uploaded: 2026-01-19T13:53:04+08:00

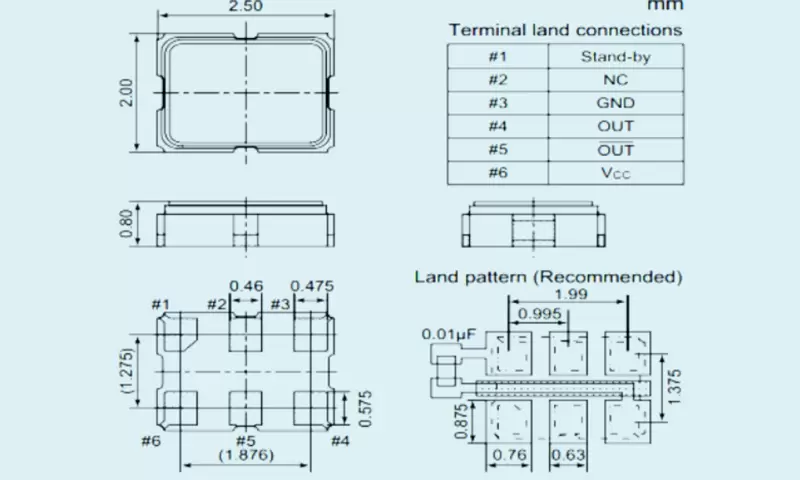

Osciladores de cristal SMD con salida diferencial LV2.5x2.0

artículo	Serie	2520
Tipo de salida		LVPECL	LVDS	HCSL
Intervalo de frecuencia (F0)		25 MHz ~ 200 MHz	25 MHz ~ 200 MHz	25 MHz ~ 200 MHz
Estabilidad de frecuencia		+/-25 ppm	+/-50 ppm	o especificar
Rango de temperatura de funcionamiento (TOPR)		-40℃~+85℃, -40℃~+125℃ o especifique
Rango de temperatura de almacenamiento (TSTG)		-55℃~+125℃
Voltaje de la fuente de alimentación (VDD)		2,5 V o 3,3 V +/-10 %
Corriente de suministro (lDD)		80 mA máx.	80 mA máx.	30 mA máx.
Corriente de espera (lSTD)		10 μA máx.
Simetría de salida (Sym)		40%~60% 45%~55%(a 1/2VDD)
Tiempo de subida (Tr)		5 nS máx. (20 % VDD ~ 80 % VDD)
Tiempo de caída (Tf)		5 ns máx. (20 % VDD ~ 80 % VDD)
Voltaje de salida	VOH(típico) VOL(típico)	VDD -1.025 V VDD -1,62 V	1,6 V 0,9 V	0,74 V 0
Carga de salida		50 Ω	100 Ω	50 Ω
Tiempo de inicio (TS)		10 ms máximo
Función de espera (tri-estado)		Pin 1, Pin 2 = H (+0,7 VDD mín.) o abierto - Pin 4, Pin 5 = en funcionamiento Pin 1, Pin 2 = L (+0,3 VDD máx.) ---- Pin 4, Pin 5 = Alta impedancia
Fluctuación de fase (12 KHZ ~ 20 MHZ)		0,3 pS máx.
Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente.
