SMD VCXO
| artículo | Serie | 7050 | ||
| Tipo de salida | LVPECL | LVDS | HCSL | |
| Intervalo de frecuencia (F0) | 25 MHz ~ 200 MHz | 25 MHz ~ 200 MHz | 1 MHz ~ 200 MHz | |
| Estabilidad de frecuencia | +/-25 ppm | +/-50 ppm | o especificar | |
| Rango de temperatura de funcionamiento (TOPR) | -40℃~+85℃, -40℃~+125℃ o especifique | |||
| Rango de temperatura de almacenamiento (TSTG) | -55℃~+125℃ | |||
| Voltaje de la fuente de alimentación (VDD) | 2,5 V o 3,3 V | 1,8 V, 2,5 V o 3,3 V | ||
| Corriente de suministro (lDD) | 80 mA máx. | 80 mA máx. | 30 mA máx. | |
| Corriente de espera (lSTD) | 10 μA máx. | |||
| Simetría de salida (Sym) | 40%~60% 45%~55%(a 1/2VDD) | |||
| Tiempo de subida (Tr) | 10 nS máx. (10 % VDD ~ 90 % VDD) | |||
| Tiempo de caída (Tf) | 10 ns máx. (10 % VDD ~ 90 % VDD) | |||
| Voltaje de salida | VOH(típico) VOL(típico) | VDD -1.025 V VDD -1,62 V | 1,6 V VVdd-0,8 V máx. 0,9 V Vdd-1,165 V máx. | Vdd-1.165 V mín. Vdd-2,0 V mín. |
| Carga de salida | 50 Ω | 100 Ω | 50 Ω | |
| Tiempo de inicio (TS) | 10 ms máximo | |||

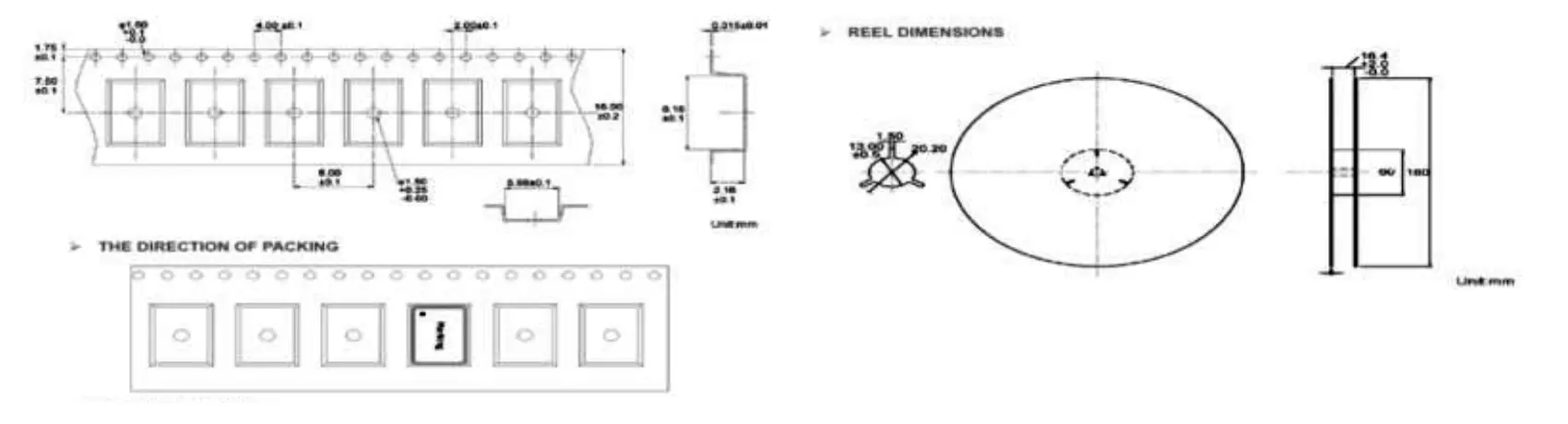

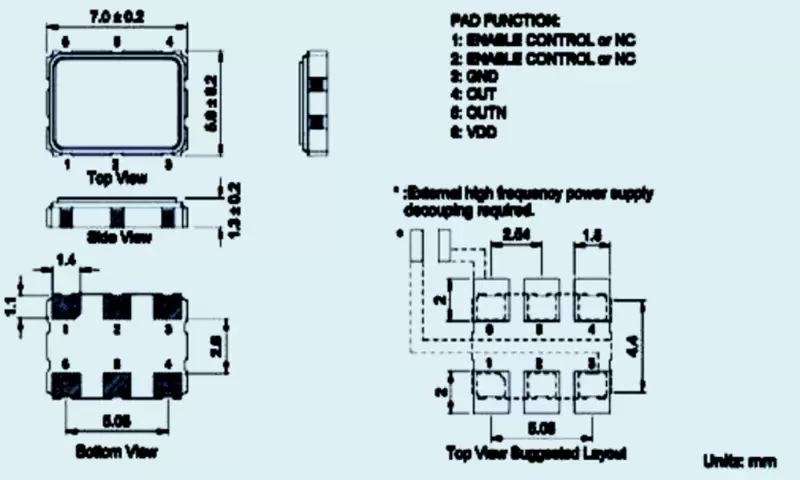

| Función de espera (tri-estado) | Pin 1, Pin 2 = H (+0,7 VDD mín.) o abierto - Pin 4, Pin 5 = en funcionamiento Pin 1, Pin 2 = L (+0,3 VDD máx.) ---- Pin 4, Pin 5 = Alta impedancia | |||
| Fluctuación de fase (12 KHZ ~ 20 MHZ) | 1 pS máximo | |||
| Además de los parámetros enumerados en la tabla, se puede diseñar según las necesidades del cliente. | ||||

*
*
*
